생산은 모든 Q355B 구조용 강철(파이프 및 플레이트)에 대한 엄격한 수입 자재 검사로 시작됩니다. Q355B는 엔지니어링 및 운송 장비에 널리 사용되는 저합금 고장력강으로 우수한 항복 강도(≥355MPa), 우수한 인성 및 용접성을 갖추고 있어 트레일러 프레임 및 하중 지지 부품에 적합합니다.
검사관은 다음을 확인합니다.
• 재료 인증서 일관성(화학 조성: C, Si, Mn, P, S 등)
• 기계적 성질(인장강도, 항복강도, 20℃ 내충격성)
• 치수 정확도(두께, 직경, 평탄도)
• 표면 품질(균열, 녹 또는 산화 스케일 결함 없음)

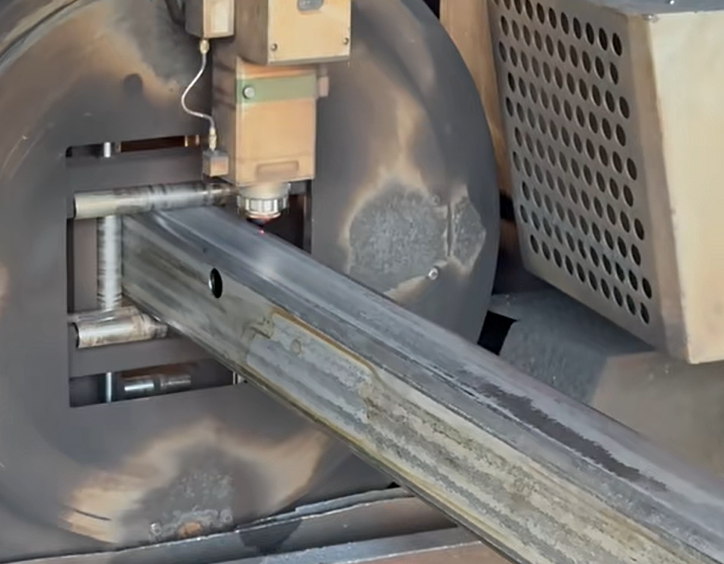

자격을 갖춘 재료는 CNC 정밀 블랭킹을 입력합니다.
• 파이프: 자동 파이프 절단기로 고정된 길이로 절단하고 버(Burr)를 방지하기 위해 모따기 작업을 수행합니다.
• 플레이트: 레이저/플라즈마 절단기로 가공하여 일관된 구멍 위치와 가장자리의 부드러움을 보장합니다.
이 단계는 후속 성형 및 조립의 기초를 마련하여 치수 편차를 최소화합니다.
절단된 부품은 통합 툴링(고정 장치)을 사용하여 다이캐스팅/스탬핑 성형을 진행합니다.
• 모든 부품(프레임 빔, 사이드 레일, 마운팅 브래킷)은 표준화된 금형 및 지그를 사용하여 형성됩니다.
• 통합 툴링 시스템은 다음을 보장합니다.
에이. 일관된 형상 및 치수 정확도(공차 ±0.5mm 이내)
비. 원활한 조립을 위한 균일한 구멍 위치 및 장착 인터페이스
기음. 수동 조정 감소 및 생산 효율성 향상
이 프로세스는 전통적인 수동 벤딩을 대체하여 모든 트레일러 배치가 동일한 구조 치수를 갖도록 보장하며 이는 대규모 생산 및 판매 후 교체에 중요합니다.

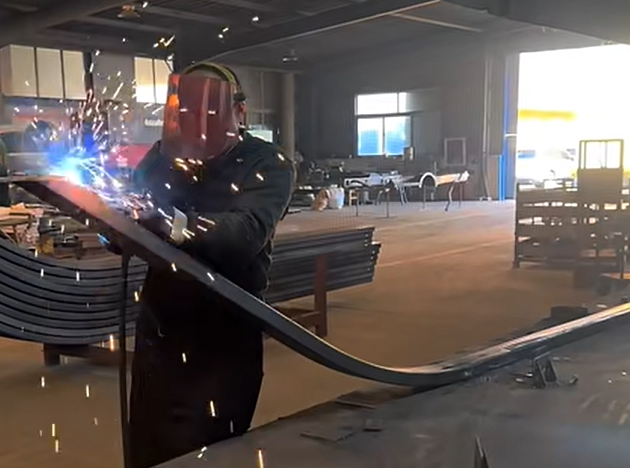

성형된 부품은 프레임 조립을 위해 자동/수중 아크 용접에 들어갑니다.
• 용접기는 Q355B 강의 용접성에 맞는 CO2 가스 차폐 용접 또는 서브머지드 아크 용접을 사용합니다.
• 주요 용접(프레임 조인트, 드로우빔 연결)은 100% 육안 검사와 초음파 테스트(UT)를 거쳐 내부 결함(다공성, 균열, 불완전 융합)을 감지합니다.
• 전체 프레임은 고정 위치 플랫폼에 조립되어 트레일러 구조의 직진성과 대칭성을 보장합니다.
용접 후 반제품 프레임은 내식성을 위해 표면 처리됩니다.

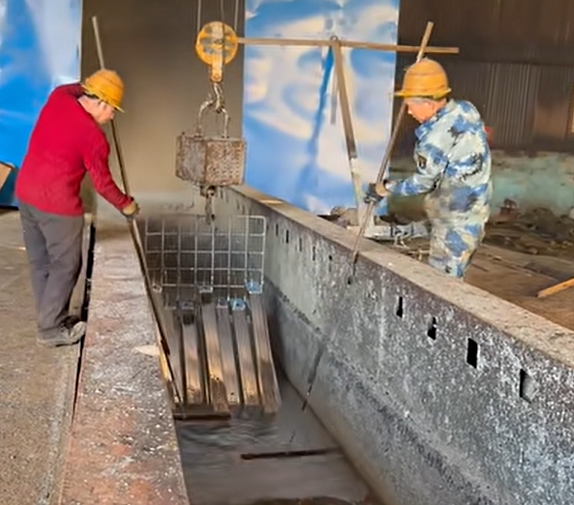

1. 산세 및 녹 제거: 프레임을 산세 용액에 담가 녹, 산화물 스케일 및 용접 슬래그를 제거하고 아연 접착을 위해 깨끗한 금속 표면을 만듭니다.
2. 플럭스 코팅 : 아연 도금 전 재산화를 방지하기 위해 플럭스 층을 적용합니다.
3. 용융 아연 도금: 프레임을 용융 아연(450~460℃)에 완전히 담가 아연과 강철 사이에 금속 결합을 형성합니다. 아연 층 두께(일반적으로 80-120μm)는 염분, 습기 및 부식으로부터 장기간 보호 기능을 제공하며 페인트나 분체 코팅보다 훨씬 뛰어납니다.
4. 수냉식 : 아연 도금 후 프레임을 물로 빠르게 냉각시켜 아연 코팅을 안정화하고 열 변형을 방지하며 매끄럽고 균일한 마감을 보장합니다.
최종 단계에는 다음이 포함됩니다.
• 종합적인 품질 검사: 치수 점검, 하중 테스트, 내식성 테스트(염수 분무 테스트), 드로우빔 및 서스펜션의 기능 테스트.
• 포장: 완성된 트레일러는 보호 필름으로 포장되며 주요 구성 요소(드로빔, 휠, 조명)는 해상/육상 운송 중 손상을 방지하기 위해 나무 상자 또는 폼에 별도로 포장됩니다.
• 드로우 빔(트레일러 히치 어셈블리)은 사전 조립되어 있으며 최종 사용자가 현장에서 쉽게 설치할 수 있도록 라벨이 붙어 있습니다.
• Q355B 강철: 높은 항복 강도는 트레일러가 변형이나 균열 없이 무거운 하중(최대 1000kg 이상의 탑재량)을 처리할 수 있도록 보장합니다.
• 통합된 툴링 및 정밀 용접: 일관된 치수와 고품질 용접으로 구조적 약점을 제거하고 글로벌 트레일러 안전 표준(예: 도로 트레일러에 대한 ISO 3833)을 충족합니다.
• 용융 아연 도금: 아연 층은 열악한 환경(해안 지역, 눈이 많이 내리는 지역, 높은 습도)에서 10~15년 동안 녹을 방지하며 훨씬 오래 지속되는 페인트 코팅을 제공합니다.
• 이를 통해 유지관리 비용이 절감되고 트레일러의 서비스 수명이 연장되는데, 이는 수출 시장의 주요 판매 포인트입니다.
• 통합 툴링: 표준화된 몰드 및 지그는 모든 트레일러가 동일함을 보장하여 조립 오류를 줄이고 애프터 서비스를 향상시킵니다(손쉬운 부품 교체).
• 자동화된 공정(CNC 절단, 로봇 용접)으로 품질을 유지하면서 대규모 생산이 가능해 대량 수출 주문에 적합합니다.
4. 규정 준수 및 수출 준비
• 전체 프로세스는 국제 품질 관리 시스템(ISO 9001) 및 트레일러 안전 표준에 부합하므로 북미, 유럽 및 기타 시장의 관세 및 규제 요구 사항을 쉽게 충족할 수 있습니다.
• 보호 포장은 장거리 운송 후에도 트레일러가 손상되지 않고 도착하도록 보장하여 판매 후 불만을 줄입니다.
결론
이 표준화된 생산 공정은 고품질 원자재(Q355B 강철), 정밀 제조 및 업계 최고의 부식 처리를 결합하여 안전하고 내구성이 뛰어나며 신뢰할 수 있는 대형 트레일러를 만듭니다. 수출 기업의 경우 이러한 이점은 고객 신뢰도 향상, 유지 관리 비용 절감, 글로벌 시장에서의 경쟁력 강화로 직접적으로 이어집니다.
